鋼制閘門性能和特點：

1、鋼制閘門采用專用啟閉裝置,僅需注明手動或電動即可,無需另外注明啟閉機型號。本產品可按啟閉力配用豐泰水工啟閉機、卷揚式啟閉機、電動葫蘆配自動抓落機構的啟閉力應按啟門時的靜水壓力狀況區別對待。

2、按鋼制閘門啟閉力計算方法計算。 可采用電動單梁吊車（電動葫蘆、手動葫蘆）配抓落機構啟閉。寬度在1.5m以內，且深度合適時，可采用手提操作．

A、靜水啟閉力（當閘門檢修，設有旁路放水系統）時，啟閉力為門體自重，閉門力不考慮。

B、動水啟閉力（如放水閘門，事故閘門），啟閉力按鑄鐵閘門啟閉計算。

C、大型鋼制閘門承受水壓較大時，為降低啟閉力，可在閘門上設放水閥（水位平衡裝置），在打開閘門前先平衡兩側水位，此型在訂貨時應注明，其啟閉力同上述。

鋼制閘門、鋼制閘門廠家、鋼閘門價格、鋼閘門圖片，詳情請聯系15833679666 13633194893！

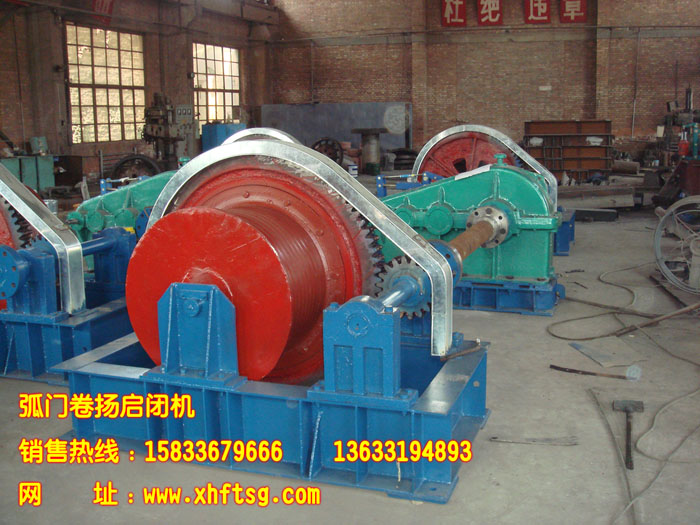

卷揚式啟閉機主要由電動機、聯軸器、傳動軸、交流制動器、減速機、調速器、開式齒輪、卷筒、高度指示器（根據用戶要求而定）、滑輪、鋼絲繩、主令控制器、電器控制箱及機架組成。

卷揚式啟閉機（又叫絞車）是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置。可以垂直提升、水平或傾斜拽引重物，現在主要用于升降鑄鐵閘門和鋼制閘門。

卷揚啟閉機分為手動和電動，有單調點和雙吊點兩種，現在以電動卷揚啟閉機為主。類型有QPQ普通式，QPK快速式，QPG高揚程式，QPT臺車式，QH弧門式。

對于起升高度和裝卸量大工作頻繁的情況，調速性能好，能令空鉤快速下降。對安裝就位或敏感的物料，能用較小速度。

卷揚啟閉機設有上下行程限位開關作極限保護運行。啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。啟閉機械強度按輕型工作級別計算，電動機按智期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。QPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。

啟閉機啟門高度；用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為最高位置一節的上軸孔中心。

啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

用戶特殊要求雙方可協商解決。

隨機供應的電氣控制系統為單機單控。

卷揚啟閉機安全操作流程：

1．工程施工單位，要將啟閉機應安裝在平整堅實、視野良好的地基之上，機身和地錨必須牢固。要求啟閉機與導向滑輪中心線應垂直對正，啟閉機距離滑輪一般應不小于十五米。 　　

2．在調裝作業前，應檢查鋼絲繩、表面張力儀 離合器、制動器、保險棘輪，傳動滑輪等，確定安全可靠，方可操作。鋼絲繩在卷筒上必須排列整齊，作業中最少需保留三圈。在作業時，不準有人跨越啟閉機的鋼絲繩經防止出現意外。 　　

3．在吊運重物需在空中停留時，除使用制動器外，并應張力儀用棘輪保險卡牢。操作時，嚴禁擅自離開崗位。 　　

4．工作中要聽從指揮人員的信號，信號不明或可能引起事故時，應暫停操作，待弄清情況后方可繼續作業。作業中突然停電，應立即拉開閘刀，并將運送物件放下。

一、優點:

1)依據工程需要，可封閉相當大的孔口尺寸；

2)閘墩的厚度較小；

3)沒有影響水流流態的門槽，泥沙多時工作狀態好；

4)啟閉力較小；

5)埋設件數量較少等。

二、缺點

1)需要較K的閘墩；

2)閘門所占的空間位置較大；

3)工作閘門不能提出孔口以外進行檢修維護，也不能在孔口間進行互換性，對土建結構要求較高。

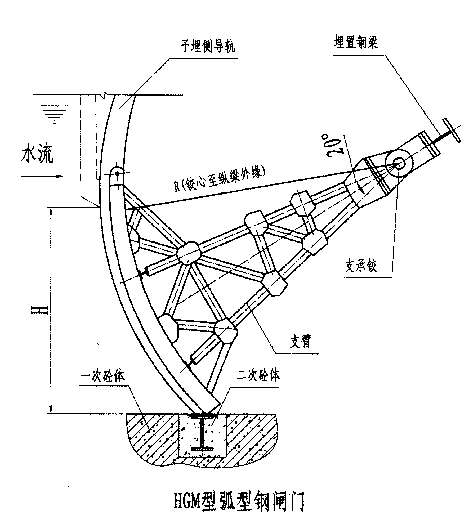

弧形鋼制閘門的結構布置與形式

支承鉸的位置與弧面半徑

弧形鋼制閘門的支承鉸是整個閘門中最重要的組成部分，除將閘門所承受的總水壓力和一部分門重傳給支座外，同時又是啟閉閘門轉動的支承中心，選定支承鉸的位置對啟門力的大小和閘門工作的可靠性都有較大的影響。在露頂弧形閘門中，支承鉸—…般設置在閘墩的側面上，其位置應使它不致于被泥沙堵塞和受到飄浮物沖擊的高程上，以便于維護和檢修。河道水閘上的弧形閘門，支承鉸可設在高于下游校核洪水位o．5m處)。支鉸位置越高，弧面越長，承受水壓越大，耗費的鋼材也就越多，所以在滿足不被漂浮物沖擊的情況下，一般應將支鉸高程設在1/2門高處為官。當然支鉸的位置越高，對軟基上閘底板應力的調整比較有利。在溢流壩上，因閘門下游水面陡降，可將支鉸布置在門檻以卜。對于潛孔式弧形閘門，支承鉸的位置一般布置在1．1倍閘門高度以上。

弧面半徑R由閘門高度H和支鉸的位置而定，露頂閘門一般采用尺＝(1．o～1．5)，只值越大，即當支臂越長時，相應閘墩也越長，啟閉力可減小，一般潛孔閘門／c＝(L1～2．2)H，當只接近／／時，雖啟閉力可能加大，但町改善支臂的穩定性和縮短閘墩長度。根據國內外資料研究表明弧形閘門的弧面半徑R有縮小的趨勢，當然R過小會增加弧面長度和閘門所承受的總水壓力。

　　鋼制閘門是水利設備必不可少的一項，那么怎么樣才能更好的維護鋼閘門，讓他發揮其最大的作用呢?新河縣豐泰水工機械廠多年來從事水利行業，主營各種閘門、鋼制閘門、啟閉機、卷揚啟閉機、鑄鐵閘門、除污機、格柵除污機等多種水利設備，并在業內去得一致好評！下面我們?yōu)檎沓鲆韵聝?nèi)容，僅供大家參考：
鋼制閘門的維護
（一）門葉部分的維護 一般可能出現的故障是閘門振動、門槽氣蝕或其他故障。
1、防止振動 （1） 由波浪沖擊引起的振動。對策：在閘門上游加設防浪柵、防浪排，以削弱波浪對閘門的沖擊。 （2） 因止水漏水而引起閘門振動。 對策：應調整止水位置或更換止水材料尺寸，使止水與止水座板緊密接觸，漏水停止，閘門就不再振動。 （3） 下游淹沒水躍對閘門產生周期性的沖擊。
2、防止氣蝕 在高速水流條件下由于建筑物過水?dāng)嗝姘l(fā)生突變，或過水結構面不完整，泄水建筑物補氣不足等原因，閘門槽及其預埋件發生氣蝕。 對策：對已遭氣蝕部位用耐氣蝕材料補強。盡量使過水?dāng)嗝嫫秸?br style="margin: 0px; padding: 0px; list-style: none; border: 0px;"/>（二）閘門行走支承裝置及導向裝置的維護 行走支承裝置是閘門的運行和承力部件，是門體和閘敦之間的過渡部分。
1、常見故障與原因 主輪或臺車機構潤滑不良，轉動不靈；輪軸與軸套之間由于泥沙過大造成的卡阻；膠木滑塊由于軌道面不平直或粗糙度達不到要求，造成的啟閉困難等。
2、維護方法 （1） 定時向閘門主輪、弧形閘門支鉸、人字閘門門樞以及閘門吊耳軸銷等部位注油。 （2） 對于閘門滾輪經常處于門槽內或閘門提不出門槽時，可采用集中潤滑的方法（有油箱自由潤滑和壓力注油潤滑兩種型式）
（三）閘門止水裝置的維護 止水效果不好，不僅會嚴重漏水，還可能引起閘的振動，引起氣蝕等。 閘門止水的維護工作主要有： （1） 定期檢查閘門止水的整體性，不得有斷裂或撕損，止水與止水座板的接合是否緊密，止水座板有無變形等。 （2） 閘門運行中檢查止水是否有嚴重磨損。 （3） 為防止止水橡皮老化，可在橡皮非摩擦面涂刷防老化涂料，同時，盡量避免使止水橡皮受烈日暴曬。 （4） 木止水必須做好防腐、防蟲蛀。防擠壓劈裂及扭曲變形等。 （5） 金屬止水應做好防銹蝕、防氣蝕。
（四）閘門預埋件的維護 各種金屬預埋件除軌道水上部位摩擦面可涂油脂保護外，其余部分，凡有條件的均宜涂堅硬耐磨的防銹涂料。 閘門吊耳與吊桿的維護 吊耳與吊桿應動作靈活，堅固可靠。
（五）鋼絲網水泥混凝土閘門的維護 （1） 經常清理附著在閘門表面的污垢、苔蘚及水生物。 （2） 運行中要注意觀察、排除漂浮物，以免其撞擊閘門。 （3） 閘門上的預埋鐵件，應做好防銹蝕處理。
（六）木柵門的維護 木閘門多用在中小渠系水閘中，有平面木閘門、疊梁木閘門等。 （1） 經常清理閘門表面的泥污、苔蘚及水生物，檢查螺栓、型鋼等連接件有無銹蝕松動現象。 （2） 定期防腐。 （3） 在運用中發現木閘門腐蝕，一般在腐蝕部分占斷面積不到20%時，可將腐蝕部分鑿除，以新材修補。修補時，新材四周與舊材結合部位要用油灰接縫，以保證接合嚴密。

一、 鑄鐵閘門使用范圍 鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。鑄鐵閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。 二、鑄鐵閘門結構 鑄鐵閘門是由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。 三、 鑄鐵閘門工作原理 鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。 四、 鑄鐵閘門技術特性 鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。 鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點 五、 鑄鐵閘門安裝調整 鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。 1、 鑄鐵閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。 2、鑄鐵閘門閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手?jǐn)Q緊。 3、 再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。 4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。 6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調 整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。 7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。 六、使用保養 鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。 閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。 為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。我廠對產品質量實行"三包"，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以"包修、包換、包退"。

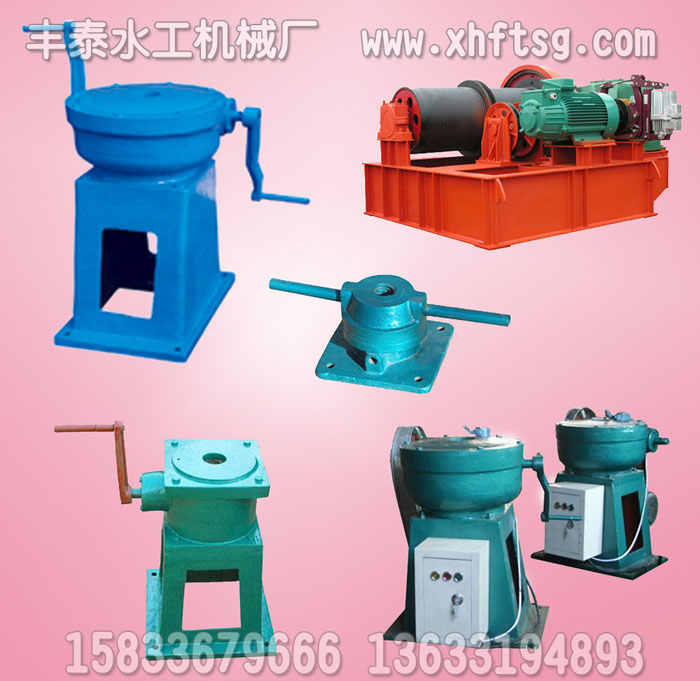

螺桿啟閉機、螺桿式啟閉機、手動啟閉機、電動啟閉機、卷揚式啟閉機、鑄鐵閘門、鋼制閘門、玻璃鋼閘門、復合材料拍門、鋼制拍門、鑄鐵拍門、格柵清污機、耙齒清污機、水電站清污機。
豐泰水工機械廠產品如下：
1、螺桿式啟閉機3T-100T；手推帶鎖式螺桿啟閉機；手輪啟閉機；QLP平推螺桿式啟閉機0.5-2T；QLF三防型全封鎖磁力鎖螺桿式啟閉機0.3T-30T；QLC側搖螺桿式啟閉機0.5T-2T；QL手搖螺桿式啟閉機；手電兩用螺桿式啟閉機3T-100T(單、雙吊式）；搖動式啟閉機；電裝啟閉機；QLZ直聯螺桿式啟閉機：QL-SD雙吊點手電兩用螺桿式啟閉機等。
2、卷揚式啟閉機：QPQ型、QPK型、QPG型、QPT型、QHQ型卷揚式啟閉機（單、雙吊式）；雙吊點卷揚啟閉機；牢固卷揚式啟閉機；挪動卷揚式啟閉機；弧門卷揚式啟閉機；挪動臺車式卷揚啟閉機；門式卷揚啟閉機等。
3、鑄鐵閘門；高壓鑄鐵閘門；雙向止水鑄鐵閘門；組裝式鑄鐵閘門；平面拱形鑄鐵閘門；鑲銅鑄鐵方、圓閘門；機閘一體式鑄鐵閘門；可調理式堰門；轉動閘門；轉動門蓋；螺旋閘門；插板閘門；攔污柵等。
4、鋼制閘門；轉動式鋼制閘門；滑動式鋼制閘門；疊梁閘門；弧形閘門；機閘一體式鋼制閘門；平面滑動閘門；平面定輪鋼閘門；鋼鐵復合閘門；熱噴鋅鋼制閘門；不銹鋼閘門；翻板閘門等。
5、HGS-反轉展轉式格柵除污機；FHG-反撈式格柵除污機；XGS-扭轉式格柵除污機；GLGS-高鏈?zhǔn)礁駯懦蹤C(jī)；YZL-螺旋壓榨機；PLS-平面格柵等。
6、橡膠止水帶651型、652型、653型、遇水收縮型等各類橡膠止水帶，止水橡膠有P60、P50、P45、P35和各類表里拐角、平板、橋梁支座等，也可根據用戶的要求加工訂做各范例號橡膠成品。
7、鑄鐵閘門（潮門）；鋼制打門；復合原料打門；玻璃鋼打門；不銹鋼打門；側翻打門；浮箱式打門；團體折疊式打門等。
螺桿式啟閉機的安裝步調以下：
1.在包管底座底子平面程度的條件下方可安裝螺桿啟閉機，啟閉機的底座必需與底子平面觸及超越90%的面積。螺桿軸線須筆挺閘臺上所權衡的程度面，應幸免螺桿傾斜，形成部分受力碎塊機件。
2.將手動螺桿啟閉機置于安裝職位。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入呆板中，當螺桿從呆板的上方暴露后，再套上限位盤。螺桿的下方與閘門毗連。
3.對付安裝啟閉機的底子必需安定寧靜。機座和底子構件的混凝土，按圖紙的指定澆筑，在混凝土強度未到達規劃強度時，禁絕撤除和改動啟閉機的姑且支持，更不得舉行試和諧試運轉。
4.在安裝時依據閘門起吊中間線，找正中間使縱橫向中間線毛病不超越正負3mm,高程毛病不超越正負5mm。厥后澆注二期混凝土或與預埋鋼板毗連。
螺桿啟閉機、螺桿式啟閉機、手動啟閉機、電動啟閉機、卷揚式啟閉機、鑄鐵閘門、鋼制閘門、玻璃鋼閘門、復合材料拍門、鋼制拍門、鑄鐵拍門、格柵清污機、耙齒清污機、水電站清污機。

新河縣豐泰水工機械廠專業生產大、中、小型格柵清污機、耙齒清污機、鑄鐵閘門、鋼制閘門、螺桿式啟閉機、卷揚式啟閉機、橡膠止水、攔污柵等產品，望新老客戶來廠洽談合作！

卷揚啟閉機各個機件的要求
●卷揚啟閉機的機架是各部件的墊板（如軸承座、電動機座、減速器座、制動器座等）應進行加工，各加工面之間相對高度誤差應不大于1.0mm。
●翼板和腹板焊接后的允許偏差應符合規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和JB/T5926的規定。
●鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形，表面涂油，兩端扎緊并帶有標簽，注明訂貨號及規格，無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。
●卷揚啟閉機上的滑輪 鑄鐵滑輪材質應不低于GB/T9439中的HT200，鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,卷揚啟閉機繩槽兩側加工后的壁厚不得小于設計名義尺寸，繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時，宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。卷揚啟閉機滑輪深度不超過1mm的缺陷，缺陷數量不超過3個，且任何相鄰兩缺陷的間距不小于50mm，缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2，深度不超過該處名義上壁厚的10%，同一個加工面上不多于2處，可焊補。焊補后不應進行熱處理，但應磨光。 滑輪若缺陷超過以上規定，應報廢。滑輪上有裂紋時，不應焊補，應報廢。裝配好的滑輪應能用手靈活轉動。
●卷揚啟閉機的卷筒 ：
鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B，加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機，其卷筒繩槽底徑公差應不大于h9。 鑄鐵卷筒和焊接卷筒應經過時效處理，鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm，在每200mm長度內不多于1處，在卷筒全部加工面上的總數不多于5處，允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后，單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%，同一斷面和長度200mm的范圍內不多于2處，總數量不多于5處，允許焊補。焊補后不需進行熱處理，但需磨光。卷筒缺陷清除到露出良好金屬后，單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%，缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處，應報廢。卷筒上有裂紋時，應報廢。
●卷揚啟閉機的聯軸器 齒輪聯軸器齒面及齒溝不允許焊補，齒面的局部砂眼、氣孔等缺陷其長、寬、深都不超過模數的20%，且數值都不大于2mm，距離齒的端面距離不超過齒寬的10%，聯軸器有這種缺陷的齒數不超過3個時，可認為合格，但應將缺陷邊緣磨鈍。聯軸器軸孔表面不允許焊補，軸孔內的單個缺陷面積不超過25mm2，深度不超過該處名義壁厚的20%，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm，可認為合格，但應將缺陷的邊緣磨鈍。聯軸器其他部位的缺陷在清除到露出良好金屬后，單個面積不在于200mm2,深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。聯軸器缺陷超過上述規定或出現裂紋時，應報廢聯軸器鑄鋼件加工前應進行退火處理。彈性聯軸器的組裝應符合GB/T5014的規定，齒輪聯軸器的組裝應符合JB/T8854.1的規定。
●卷揚啟閉機的制動輪與制動器 制動輪外圓與軸孔的同軸度公差應不低于GB/T1184中8級；制動輪工作表面的粗糙度應不大于Ra1.6um。制動面的熱處理硬度應滿足HRC35~HRC45。加工后的制動面上不允許有砂眼、氣孔和裂紋等缺陷，也不允許焊補。軸孔表面不允許焊補，軸孔內的單個缺陷的面積不超過25mm2，深度不超過4mm，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm時，可認為合格，但應將缺陷的邊緣磨鈍。如缺陷超過上述規定或出現裂紋時，應報廢。
●其他部位的缺陷在清除到露出良好金屬后，單個面積不大于200mm2，深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。制動輪組裝后在松閘狀態下，徑向跳動公差不大于GB/T1184中的T9級。制動器組裝時，制動帶與制動輪的實際接觸面積不得小于總面積的75%。 制動帶與制動閘瓦應緊密地貼合，制動帶的邊緣應按閘瓦修齊，固定鉚釘?shù)念^必須埋入制動帶厚度的1/3以上。制動輪和閘瓦之間的間隙應處于0.5~1.0mm之間。 移動式卷揚啟閉機 移動式啟閉機 沿專鋪設的軌道移動,并能逐次升降數個排或列布置的閘門的機械設備。
移動式啟閉機類型繁多,詳細介紹如下：
●按吊具移動的方向分為單向移動啟閉機和雙向移動啟閉機。前者吊具僅沿壩面線左右移動；后者不僅沿壩軸線方向左右移動,而且也能上,下游方向移動。
●按移動架狀況分為臺車移動式啟閉機與門形移動式啟閉機（亦稱門式啟閉機,門式起重機）。 前者主提升機構設置在底部裝行走車輪的平面構架式臺車上； 后者的啟閉機主提升機構設置在裝有行走車輪的門形構架上。 ●單向移動式啟閉機的主提升機構直接緊固定在臺車或門形構架的上平面上。
●雙向移動式啟閉機的主提升機構設置在臺車或門形構架上平面的小車上,小車沿軌道行走的方向與臺車或門形構架的移動方向成垂直。通常也稱雙向移動式的臺車或門形構架為大車架。
●臺車式移動啟閉機通常行走在閘門門槽頂部平面或平面以上的混凝土排架上,門式移動啟閉機僅行走在閘門門槽頂部平面上。門式啟閉機門架腿上有時也設回轉式懸臂吊鉤以便起吊其他設備,從而構成多用途門形移動式啟閉機 歡迎各界朋友考察,指導和業務洽談。 　　手動卷揚啟閉機又稱手搖絞車，手動卷揚啟閉機是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置。可以垂直提升、水平或傾斜拽引重物。卷揚機分為手動卷揚機和電動卷揚機兩種。現在以電動卷揚機為主。電動卷揚機由電動機、聯軸節、制動器、齒輪箱和卷筒組成，共同安裝在機架上。對于起升高度和裝卸量大工作頻繁的情況，調速性能好，能令空鉤快速下降。對安裝就位或敏感的物料，能用較小速度。 　　手搖卷揚啟閉機設有上下行程限位形狀作極限保護運行。吊點的中心距應按參數中規定的范圍內選擇并確定數值。機器整體的機械強度按輕型工作級別計算，電動機按短期運行，若工作級別需要提高，用戶應提出，然后更換啟閉機制造圖樣種類 ，制造并供貨。

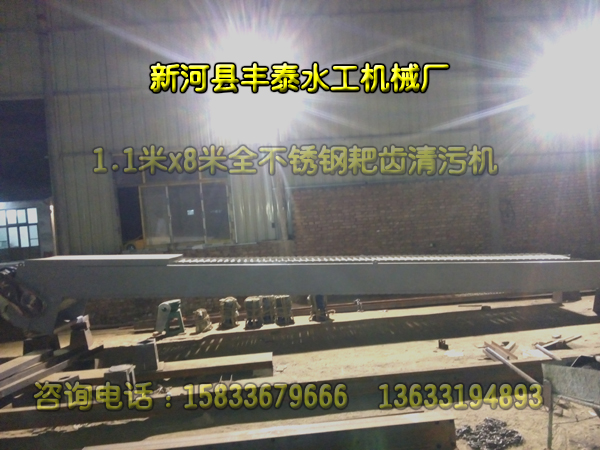

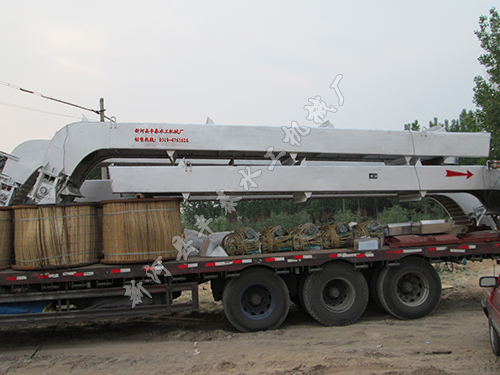

豐泰水工機械廠齒耙清污機特點如下：
1、無柵條，諸多小齒耙相互連接組成一個碩大的旋轉面，撈渣徹底。
2、有過載保護裝置，運行可靠。
3、通過運行軌跡變化完成卸渣，效果好。
4、最小間隙3mm，是典型的細格柵。
5、齒耙強度高，有尼龍與不銹鋼兩種材質供選擇。
6、整機供貨。

　　新河縣豐泰水工機械廠先進的經營理念，靈活的經銷手段，這是我們與用戶合作成功的良好保證。我們從用戶出發，不斷豐富產品功能，擴大使用范圍，好中求優，精益求精，并可在最短的時間里滿足用戶的特殊要求，所有產品均可代辦托運。 "質量第一，用戶至上"是我們不懈的追求，我們愿與全國各地的水利建設、農業開發、城市防洪等各部門緊密合作，為中國水利事業的發展需要提供我們最真誠的服務。
豐泰水工機械廠主導產品如下：
啟閉機產品規格從0.5T到100T，共20多種，螺桿式啟閉機：手電兩用螺桿式啟閉機、手搖螺桿式啟閉機、側搖螺桿式啟閉機、手推帶鎖啟閉機、全封閉螺桿啟閉機、雙吊點螺桿式啟閉機等系列品種，并可根據用戶要求配備有機鎖、高度計、遠程控制電器柜等附屬裝置；卷揚啟閉機從6T到2X63T共30多種規格，卷揚式啟閉機：QPQ型、QPT型移動卷揚式啟閉機、QHQ弧門卷揚式啟閉機、QPG高揚程卷揚式啟閉機、QPK快速卷揚式啟閉機。豐泰水工產品具有結構緊湊、承載能力大、運行平穩可靠、維修方便等特點。鑄鐵閘門產品規格從0.2X0.2至5X5m，鑄鐵閘門：單向止水鑄鐵閘門、雙向止水鑄鐵閘門、鑲銅鑄鐵方閘門、鑲銅鑄鐵圓閘門、機閘一體鑄鐵閘門、鑄鐵堰門、鑄鐵拍門、鑄鐵潮門、高壓閘門、電動閘門、手動閘門。鋼閘門：平面滑動鋼閘門、平面定論鋼閘門、弧形鋼閘門、不銹鋼閘門、不銹鋼拍門、渠道鋼閘門、機閘一體渠道鋼閘門。具有止水效果好、耐腐蝕、免維護、安裝方便等特點。橡膠止水產品有：橡膠止水帶，PVC塑料止水帶,膩?zhàn)有停≒N）遇水膨脹橡膠止水條,制品型（PZ）遇水膨脹橡膠止水條。

　　QPK型啟閉機又稱快速閘門啟閉機，適用于水利水電工程進水口快速閘門的啟閉。當水輪發電機組超負荷時調速系統失靈而出現飛逸或壓力管道發生破裂事故時，通過自控或手動啟動本機，將閘門2min內快速關閉，可保護組和廠房的安全。 本機由卷筒、滑輪組、減速器、聯軸器和傳動軸、交流電磁制動器、離心式調速器、高度指示裝置、荷重指示裝置、電氣控制柜、機架等組成。 本機與QPQ型啟閉機工作原理基本相同，不同的是，為防止下降過速，在減速器的高速懸臂軸上，裝有LT調速器。另外，裝有LK-048的主令控制器的高度指示裝置，其UYF-2型發送器裝在啟閉機的機架上，XBZ-2型接收器裝在電氣控制柜上。裝有壓力傳感器的荷重指示裝置，其二閃儀表裝在電氣控制柜上。以上組成了閘門開度指示和荷重指示，同時也作為高度極限保護和荷載保護。

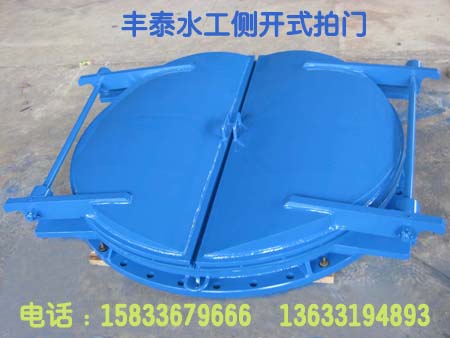

側翻式拍門是一種將拍門門軸立式布置同時向內傾斜一定角度的拍門。 目前國內外排灌泵站拍門，普遍使用的是自由起落旋掛式拍門和浮箱式拍門，這種拍門的門軸橫向布置，門體開啟時需要克服門體的全部自身重量，所以存在開啟角度小，水流阻力大，能源損耗多等缺陷。 為減小能耗，提高泵站運行效率，經多年研究開發，豐泰水工機械廠研制成功了一種開啟角度大、水流阻力小的節能型自由側翻式拍門，根據力學原理，將原本懸掛式拍門的橫向門軸改為立式門軸，同時向內傾斜一個最佳的傾斜角度的拍門，此時門體所要克服的開啟力僅為門體自重的分力，所以節能型自由側翻式拍門能在開啟時達到更大的開啟角度，從而達到減小水流阻力，起到節約能耗的作用。

QPQ/QPK卷揚式啟閉機： 　　
1、安裝時底座地基應牢固平整，留有底腳螺絲的位置，啟閉機到位后，找平澆灌成型。 　　
2、先將鋼絲繩繞在平衡輪上，繩長兩邊均分，通過動滑輪組把鋼絲繩繞上去，同時把兩端固定在卷筒端部。

閘門安裝注意事項 ：

1、在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。 　　

2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。 　

3、閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。

4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。 　　

5、閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。 　　

6、在澆筑混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。

⒈橡膠密封環帶應能耐腐蝕，耐磨及耐壓；安裝方便及止水性能好；在任意1.0米長的范圍內的滲漏量保證不大于0.1L/S。
⒉閘板與P型密封條接觸處應做加強型防腐處理。
⒊如果受運輸條件限制,一扇鋼閘門需由兩塊構件連成一體時,投標人需提供專題報告供招標人及設計方審查。 ⒋平板濾網加工制作的要求
⒌格網及起吊架的制造與驗收應按照GBJ205-83《鋼結構工程施工及驗收規范》及國家有關技術規范。
⒍導軌長度需要拼接時，采用對接雙面焊縫。焊口錯邊量應不小于0.2倍的槽鋼腰厚。焊口必須磨平。導軌在安裝前必須調直。直線度公差值為導軌長度的1/1000。
⒎導軌中心線垂直度公差為導軌長度的1/1000，導軌中心線與安裝中心平面的平行度公差值為4mm。
⒏平板濾網設置集污器，濾網的加工制作應滿足水流條件及起吊要求。
⒐防腐處理
⒑表面預處理 平板濾網所有零部件非配合表面、鋼閘門門葉結構和起吊裝置的鋼結構件在制作完畢后，其表面應進行表面處理,清除所有污物、油脂、和鐵銹，保證工件基體達到St3級的標準。
⒒漆 平板濾網所有零部件非配合表面、鋼閘門門葉結構和起吊裝置的鋼結構件應涂漆防銹。油漆應選用國內較先進的漆種，并能適應當?shù)丨h(huán)境條件。
⒓質量保證、試驗及驗收
⒔每臺產品出廠前必須做各種性能試驗，并確保各參數下的技術性能。各種試驗必須滿足國家標準及企業標準，并提前二周通知招標人參加，對其滿意、認可后才能包裝發貨。
⒕閘門出廠前應做1.1倍公稱壓力下的密封性試驗，保壓4分鐘不降壓、不滲漏、無塑變、操作靈活。強度試驗其強度值應不低于1.5倍公稱壓力，保壓30分鐘不降壓，保證閘門無塑性、彈性變形，不影響密封性能，不滲漏。

　　鋼制閘門常用防腐方法中，用得較多的是覆蓋層防腐。覆蓋層防腐方法主要有涂料防腐和熱噴涂防腐。現根據鋼閘門制作的實踐經驗，介紹鋼閘門熱噴涂的施工方法：
一、鋼閘門表面處理 　：　 鋼閘門表面熱噴涂之前，應將鋼閘門金屬表面的鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物清除干凈，使其全部露出灰白的金屬本色，并且保持干燥，有一定的粗糙度，以保證熱噴涂料與基體間有良好的附著力。具體方法如下：
１、噴砂處理施工要求 　：　 清除雜物的方法宜采用噴射或拋射，一般采用噴射，即人們通常說的噴砂除銹。 噴砂機是噴砂處理設備，在一定壓力條件選取適當?shù)哪チ希蛇_(dá)到高質量的表面處理效果。噴砂用氣操作壓力小少于0.5MPa，配備6m3/Sr空氣壓縮機。采用流動式空氣壓縮機時，其排氣量為6m3/s，額定壓力為0.8MPa，功率為37kw。噴砂處理所用的壓縮空氣必須經過冷卻裝置及油水分離器處理，以保證壓縮空氣的干燥、無油。油水分離器必須定期清理。噴砂時噴嘴尺寸為6～8mm，在使用過程中，由于磨損，孔口直徑增大了25%時宜更換噴嘴。噴嘴到基體金屬表面宜保持100～300mm的距離。噴射方向與基體金屬表面法線的夾角以15°～30°為宜。噴砂用的磨料品種較多，性能不一，一般選用強度較高的石英砂。磨料使用前必須干燥，含水量不得大于1%，否則必須進行炒砂或烘干處理。對磨料的料徑也有要求，其值在0.75～3.0mm之間。 　　
２、噴砂處理施工的注意事項 ：
①噴砂處理不允許在潮濕的金屬表面上進行，露天作業應采取必要的防雨防潮措施。 　　
②必須注意工件溫度和空氣環境濕度，當空氣濕度較大或金屬表面溫度低于露點以下時，應停止噴砂。 　　
③經噴砂處理并檢驗合格的金屬表面，在運輸或防腐施工前應保持干凈，避免沾染上水或油污雜質，并且不能直接用手接觸金屬表面，以防止局部返銹；已沾染上油污的金屬表面必須用相應的有機溶劑進行處理，或者在去油處理后重新進行噴砂處理。 　　
④噴砂處理后的金屬表面，在空氣濕度較大或周圍有化學氣體污染時，應在4小時內進行下道工序施工，在干燥潔凈的環境條件下，應在24小時內進行下道工序施工 　　
⑤噴砂工應戴防護用具，以保護身體不受飛濺磨料的傷害；在經噴砂處理后的大構件內進行防腐施工時，必須穿干凈的工作服。 　　
二、鋼制閘門熱噴涂鋅 ：
１、主要設備 ： 壓縮空氣系統，氧氣、乙炔系統，金屬氣噴槍及膠管等。 　　
２、工作原理 ：以噴槍中的壓縮空氣為原動力，在驅動裝置推動下，鋅絲通過噴嘴，在氧一乙炔焰的加熱下，成為熔融體，借壓縮空氣使之霧化成微粒并噴射到工件上，形成熱噴涂鋅保護層。由于噴砂后的基體表面凹凸不平，散熱收縮后的金屬涂層能牢固地附在工件表面。 ３、鋼制閘門噴料要求 ：
①金屬噴涂用鋅絲純度不得低于99.99%。 　　
②鋅絲應光潔、無銹、無油、無折痕，直徑為2.0～3.0mm。 　　
４、鋼制閘門噴涂工藝要求 ：
①噴涂用的壓縮空氣應清潔、干燥，壓力不得低于0.4MPa。
②噴涂距離為100～200mm，噴槍盡可能與基體表面成直角，不得低于45°。 　　
③噴槍移動速度，以一次噴涂厚度達到25～80μm為宜。 　　
④各噴涂帶之間應有1/3的寬度重疊，厚度應盡可能地均勻。 　　
⑤各噴涂層之間的噴槍走向應相互垂直，以交叉覆蓋。 　　
⑥涂層表面溫度降到70℃以下時，再進行下一層噴涂。 　　
５、鋼制閘門噴涂施工注意事項 ：在施工時，噴砂進度與熱噴涂鋅施工進度要很好地配合。如果噴砂后的工件在當時的氣候環境狀況下，超出了所允許的暴露時，則容易返銹

豐泰水工雙止水鑄鐵鑲銅圓閘門產品概述：
鑄鐵鑲銅圓閘門是我國積極吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
雙止水鑄鐵鑲銅圓閘門結構特點： ZMY雙止水鑄鐵鑲銅圓閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點.

　　豐泰鑄鐵閘門啟閉機使用靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備，鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。 鑄鐵閘門系列列主要有以下幾種分類： 鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。
鑄鐵閘門按構造方式分為：
PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。 與啟閉機直聯配合，常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
　　鑄鐵鑲銅閘門是閘門的一種，廣泛適用于排水，水利，水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用，使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用，豐泰水工機械廠歡迎廣大客戶前來選購。
鑄鐵鑲銅閘門特點：
1、結構簡單，受力均勻，強度、剛度好。
2、密封件材質為銅合金。密封性能好且耐磨。泄漏率低于CJ/T3006的規定。
雙之水鑄鐵閘門用途：用于要求正、反止水的工程。
1、閘板與閘框?yàn)殄F度配合形式，此結構可使閘門閉合后實現良好的止水效果。
2、閘門安裝簡單方便。 主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。
封閉式鑄鐵閘門特點：
１、封閉式鑄鐵閘門為高水頭封閉閘門，是適用于電鉆、放水洞、地下管道、誠防設施。
2、可代替高壓閘閥和球閥，不用橡膠止水，封閉嚴密。
3、可根據用戶提供的水頭出水口的大小，為用戶設計和制造不同規格的閘門。 本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。 閘門是水利水電工程中各種渠道上的節制性裝備，普遍利用于中小型水利水電、市政給排水工程、水產養殖、農田澆灌等水利工程。它是用于開啟掌握水位，調節流量的作用。
機門一體鑄鐵閘門成套設備：
機門一體鑄鐵閘門用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成. 拱形鑄鐵閘門質量可靠，技術過硬，在二十多年的技術發展沉淀中脫穎而出，有較好的知名度。在水利工程中應用多，使用中操作簡單，安裝方便，得到客戶與用戶的肯定。 機閘一體式鑄鐵閘門在現今水利建設中應用廣泛，操作簡單，得到大部分企業及操作人員的肯定，歡迎新老客戶來我廠考察定制。
平面拱型鑄鐵閘門介紹：
平面拱形鑄鐵閘門是根據國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。平面拱型鑄鐵閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。 平面拱形鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體）

弧形鋼制閘門的制作工藝：
1、弧形閘門制造按設計圖紙和GB/T14173-2008的有關規定執行。
2、焊縫分類：一類焊縫，閘門主梁、邊梁的腹板及翼緣板的對接焊縫，閘門吊耳板的對接焊縫，閘門主梁與邊梁腹板連接的組合焊縫及翼緣板連接的對接焊縫；二類焊縫，閘門面板的對接焊縫，閘門主梁、邊梁的翼緣板與腹板的組合焊縫及角焊縫，吊耳板與門葉的組合焊縫主梁、邊梁與門葉面板的組合焊縫及角焊縫；三類焊縫，不屬于一、二類焊縫的其它焊縫都為三類焊縫。
3．弧門止水采用橡塑復合止水橡皮。門葉上的止水螺孔與止水壓板的水封螺孔在工廠配鉆。
4、體形復雜的構件材料應按事先制作好的樣板下料、拼裝。支臂翼緣板的拼裝應采用加引弧板、其厚度和坡口與主材相同的對接焊縫|并保證焊透。
5、鉸鏈、鉸座為ZG310-570，其毛坯必須進行人工時效處理，化學成分和機械性能應滿足GB3077的要求，并按有關規定進行超聲波探傷檢查。
6、支鉸軸為40Cr，調質處理，表面鍍鉻，化學成分和機械性能應滿足GB3077的要求，并按有關規定進行超聲波探傷檢查。
7、支鉸軸承必須采用高承載、低摩阻、長壽命的銅基鑲嵌自潤滑關節軸承。軸徑Φ560mm，額定靜載≥58700kN，額定動載≥33800kN自潤滑摩擦系數≤0.12，使用壽命≥50年。要求軸承供貨商必須具有生產軸徑Φ560mm及以上的弧門支鉸軸承業績且良好運行5個工程以上。 
8、弧形閘門按GB/T14173-2008規定，出廠前應進行整體組裝，其檢查部位和偏差應符合GB/T14173-2008的有關規定。檢查合格后，應在組合處打上明顯的標記和編號，并焊上定位板。
　　弧形閘門主梁框架的幾種型式 主橫梁式弧形閘門的支臂有直支臂和斜支臂兩種。支臂和主橫梁的組成有四種框架形式。

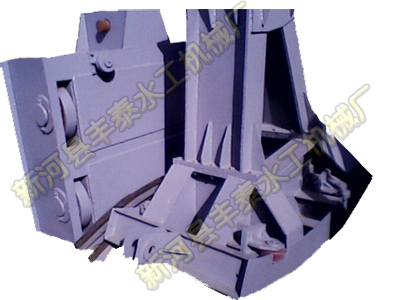

（一）鉸鏈和鉸座 弧形閘門的支鉸由鉸鏈、鉸座和鉸軸組成。 支鉸的結構型式主要有三種：圓柱鉸（目前采用最多）、圓錐鉸、球鉸。
（二）止水裝置 弧形閘門的止水有頂止水、側止水和底止水。
1、頂止水 通常設在迎水面，并在啟閉過程中作圓弧運動。 采取措施： （1） 具有活動鉸的頂止水結構。 （2） 兩道P形橡皮組成的頂止水結構。 （3） Ω形頂止水結構。
2、側止水
3、底止水
4、特種止水裝置 在高水頭的弧形閘門或平面閘門上，常采用特殊的止水處理，如： （1） 變形止水裝置 （2） 充壓型止水。
（一）吊耳
（二）弧形閘門的埋件 1、側止水座板及側軌；2、底檻；3、門楣；4、支鉸座的埋件。
（三）弧形閘門的特種結構 為了滿足在峽谷地區布置水利樞紐的需要，并獲得較好的經濟效益，往往采用增大單寬流量，選擇大孔口的閘門，常采用一些特殊的結構型式： （1） 多組支臂的弧形閘門。 （2） 多支柱式弧形閘門。 （3） 中間支墩式弧形閘門 （4） 組合式閘門 （5） 偏心鉸弧形閘門 （6） 圓柱鉸弧形閘門 上述中（1）、（4）用于露頂式弧形閘門，（5）用于潛孔式弧形閘門。 弧形閘門的旋轉幅度一般為閘門的擋水高度。 優點：可封閉相當大面積的孔口；所需閘敦高度和厚度較小；沒有影響水流流態的門槽；所需啟閉力較小；埋設件較簡單，用鋼量少。 缺點：需要較長的閘敦；閘門所占空間位置較大；不能提出孔口以外檢修、維護，不能在孔口間互換；閘門承受的總水壓力集中于支鉸處，對土建結構不利。

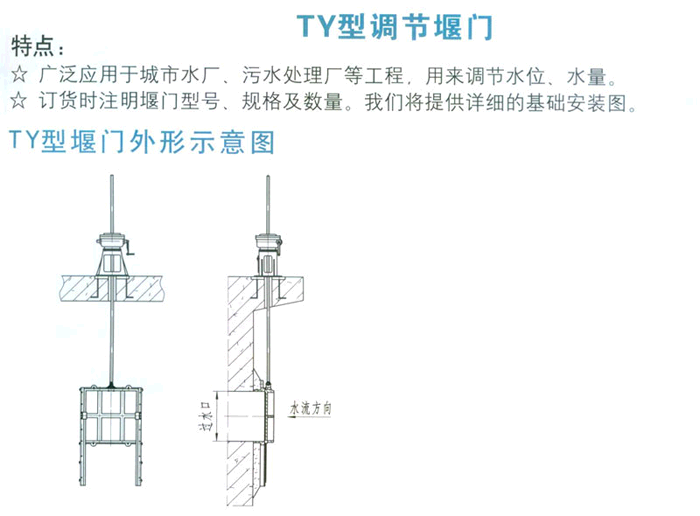

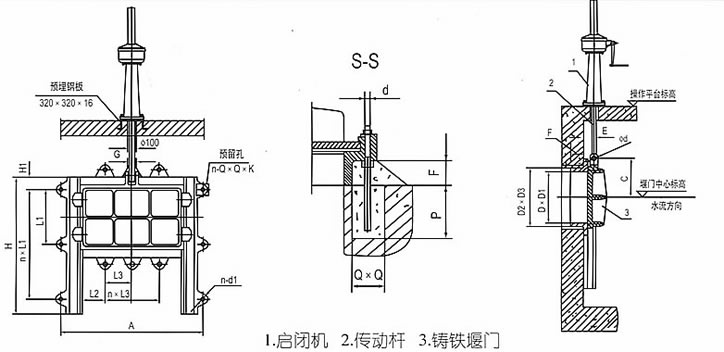

鑄鐵調節堰門分類、調節堰門結構、調節堰門工作原理：
調節堰門用途：在堰口用以調節堰的高度的閘門。
堰門共分三類：鑄鐵堰門(TYZ)、鋼制直動式堰門(TYG)、鋼制旋轉堰門(TYX)。
工作原理及構造:
　　調節堰門主要用于控制和調節水位，也可用于配水、排水等場合。TYZ型由鑄鐵制成，耐腐蝕性好，結構簡單，價格便宜，在關閉狀態有較高密封要求時，可在門框上鑲銅密封面，豐泰水工機械廠最新產品可在鑄鐵堰門上鑲銅和止水橡膠，止水效果高于鑲銅產品，可達到無滲漏。 TYG型為鋼制結構，橡膠密封，三面止水，可不受規格限制，適用于任意場合，當采用不銹鋼制作時，使用壽命長。 TYX型密封效果好，幾乎達到"0泄漏"狀態，適用寬度可達5m以上，但調節水位一般在800mm以下，特別適用于交替運行的氧化溝排水，或大型配水井配水，配套專用啟閉裝置，僅需注明手動或電動即可，無需另外選用啟閉機。
調節堰門性能及結構：
☀鋼堰門的設計、制造、檢驗、和驗收等都符合企業標準。手電兩用啟閉機按ZBJ86001.2-89《螺桿式啟閉機--技術條件》。
☀堰板、堰框按最大工作水頭設計　其拉伸、壓縮和剪切強度的安全系數不小于5撓度不大于構件長度的1/360 。
☀堰板、堰框在厚度上留出2mm的腐蝕裕度。
☀門架按最大工作水頭設計　其拉伸、壓縮和剪切強度的安全系數不小于5在堰門開啟到最高位置時　其門架的平臺高于堰板的頂端。
☀密封座置于堰板上　用沉頭螺釘緊固。在啟閉堰板過程中　不能變形和松動。密封座工作面其表面粗糙度不大于3.2um。
☀密封座工作表面沒有劃痕、裂縫等缺陷　密封座的板厚不小于5mm。
☀ 在堰板上端設有吊耳與堰板連接吊耳的受力點在堰板中心線　在最大水頭啟閉時　其拉伸壓縮和剪切強度的安全系數大于5。
☀螺桿的傳動螺紋為梯形螺紋　螺桿按最大工作開閉力設計　其拉伸壓縮和剪切強度的安全系數不小于5。
☀堰門在最大工作水頭時密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封長度)。
☀啟閉機裝置采用螺旋付傳動　滿足人工操作高度　800mm。手輪上標明開閉方向　手輪順時針為關閉閘門　人工操作力不大于150N。
☀驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
☀電動裝置說明詳見鑄鐵閘門手電兩用啟閉機。

　　新河縣豐泰水工機械廠主導產品有平推式螺桿啟閉機、側搖式螺桿啟閉機、手搖式螺桿啟閉機、手電兩用螺桿啟閉機、雙點螺桿啟閉機、單吊螺桿啟閉機、直連式啟閉機、全封閉式螺桿啟閉機、暗桿啟閉機、自動帶鎖式啟閉機，0.5噸至60噸均可生產，規格型號齊全，常年有現貨供應。卷揚式啟閉機有，QPQ平面卷揚啟閉機、PQT移動式卷揚啟閉機、QPK快速卷揚啟閉機、QPG高揚程卷揚啟閉機、QHQ弧門卷揚啟閉機，噸位3-250噸均有生產。鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵圓閘門、鑄鐵方閘門、雙止水閘門、單止水閘門、機門一體鑄鐵閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、鑄鐵拍門、堰門、潮門、鋼制閘門、定輪鋼制閘門、翻板閘門、插板閘門、刀閘門、提門、玻璃鋼拍門、不銹鋼閘門、不銹鋼拍門、浮箱拍門、玻璃鋼浮箱拍門、側開式拍門，節能拍門，清污機有，格柵清污機、耙齒式清污機、粉碎格柵除污機、抓斗式清污機、攔污柵。橡膠止水有，651橡膠止水、652、653、654橡膠止水、P25、P35、P45、P50橡膠止水、又可生產為各種型號的實心P型橡膠和雙P型橡膠止水，規格型號齊全任您選擇！

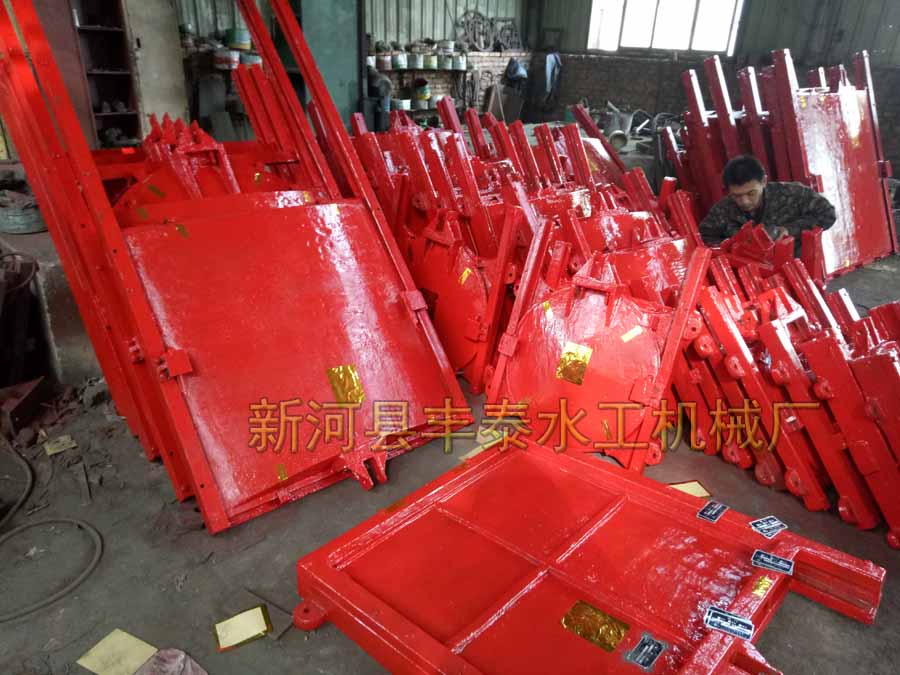

以下圖片未做噴漆處理，便于您了解！

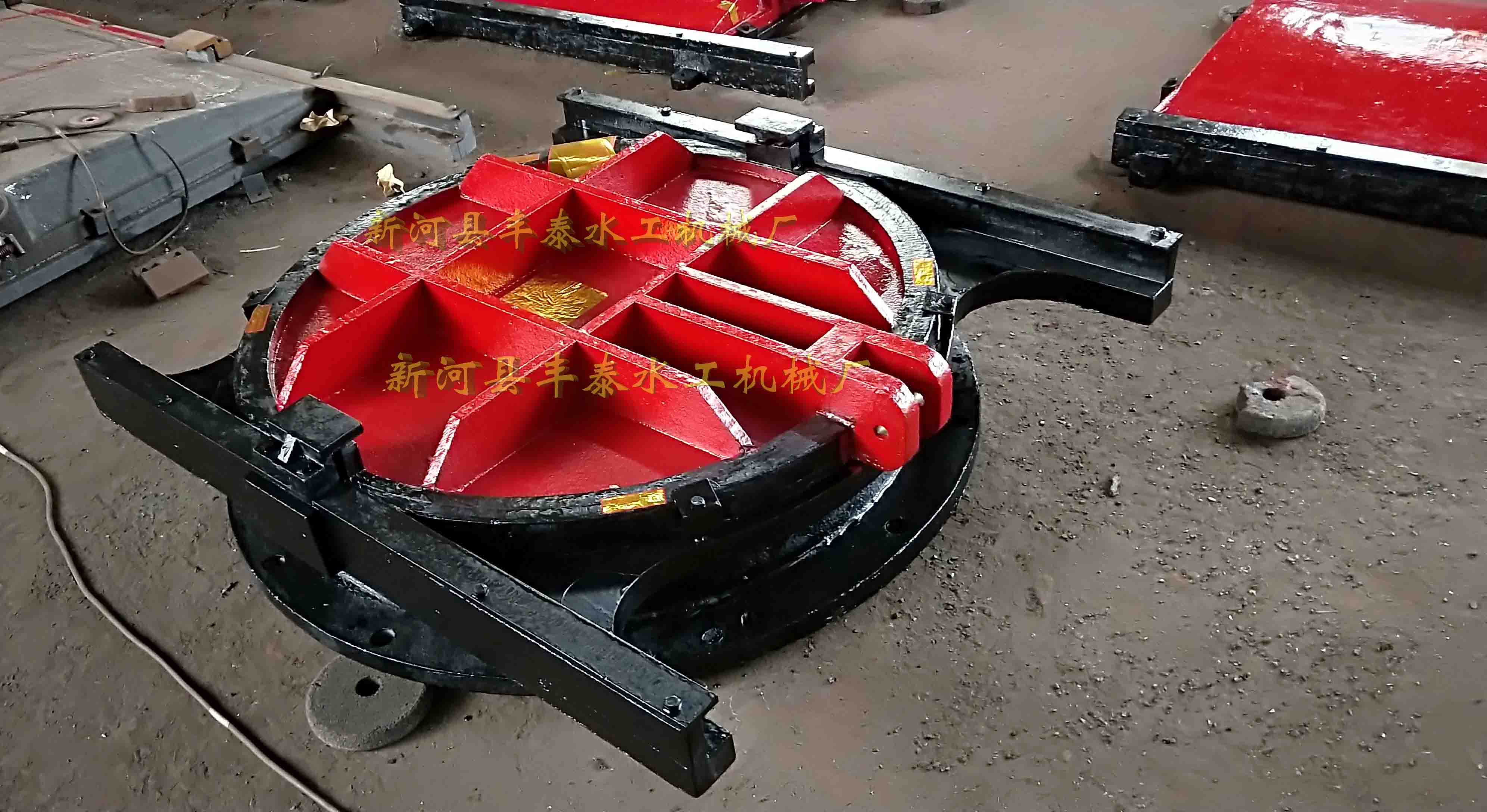

一、 產品用途：
　　鑄鐵鑲銅圓閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。本系列閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
二、產品結構特點和工作原理：
1.鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
